850 нм или 940 нм? Как правильно выбрать длину волны светодиода ближнего-инфракрасного диапазона
Поздно ночью, когда вы смотрите на инфракрасный осветитель камеры наблюдения, вы когда-нибудь задумывались, почему некоторые излучают слабое красное свечение, а другие остаются совершенно невидимыми? Или, разрабатывая устройство медицинской реабилитации, вы чувствовали себя ошеломленным списком поставщиков?ближний-инфракрасный светодиоддлины волн-от 730 нм до 1400 нм-и не знаете, с чего начать? Это не просто вопрос «видимого» и «невидимого». Это точная наука, которая зависит от того, какдлины волн ближнего-инфракрасного диапазонавзаимодействовать с материей. Выбор неправильной длины волны может в лучшем случае снизить эффективность вашего продукта, а в худшем — привести к сбою всего приложения. Эта статья поможет устранить путаницу и углубиться в основные различия между различнымидлина волны светодиодов ближнего-инфракрасного диапазонаи предоставит вам четкую «карту выбора длины волны».
Ближний-инфракрасный свет: невидимый «многофункциональный-инструмент»

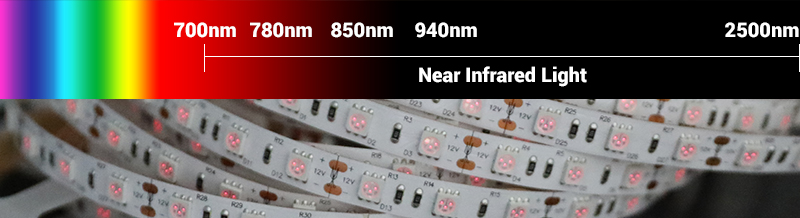

Ближний-инфракрасный свет (NIR)Это электромагнитное излучение с длинами волн между видимым светом и средним-инфракрасным светом, обычно в диапазоне от 700 до 2500 нм. Его популярность в медицине, промышленности, сельском хозяйстве и сфере безопасности обусловлена тремя уникальными преимуществами:
Глубокое проникновение: Он может проникать в биологические ткани или определенные материалы глубже, чем видимый свет.
Низкая тепловая нагрузка: В отличие от дальнего-инфракрасного света, который выделяет значительное количество тепла, NIR в основном работает за счет не-тепловых эффектов, что делает его идеальным для длительного биологического облучения.
Спектр отпечатков пальцев: многие вещества (например, вода, гемоглобин, жир) имеют уникальные пики поглощения в ближнем ИК-диапазоне, что делает их мощным инструментом для не-неразрушающего контроля.
Однако этот «инструментарий» имеет более мелкие подразделения. Основываясь на существенно различающихся взаимодействиях с веществом, БИК-спектр разделен на два ключевых поддиапазона-с совершенно разными возможностями и целями.
Коротковолновое ближнее ИК-диапазон и длинноволновое ближнее ИК-диапазон
| Характеристика | Коротковолновой-NIR (SW-NIR) | Длинноволновой-БИК (ДВ-БИК) |
|---|---|---|
| Диапазон длин волн | 700–1400 нм (обычно включает ближний ИК-диапазон-A) | 1400–2500 нм (обычно включает БИК-B и часть ИК-C) |
| Водопоглощение | Слабое поглощение. Фотоны преимущественно рассеиваются в тканях, обеспечивая глубокое проникновение (до нескольких сантиметров). | Сильное поглощение. Энергия фотонов легко захватывается молекулами воды, что приводит к очень неглубокому проникновению (обычно<1 mm). |
| Основная сила | Проникновение в биологические ткани, не-инвазивная визуализация/терапия, освещение ночного видения. | Анализ состава материала, обнаружение влаги, химическое зондирование. |
| Типичные применения | Биомедицинский: Фототерапия (например,БИК-светодиоды 850 нмдля противо-воспаления), визуализация мозга, пульсоксиметры. Безопасность и промышленность: невидимое ночное видение 940 нм, распознавание лиц. Сельское хозяйство: Мониторинг состояния урожая (с помощью полосы «красного края»). |
Промышленная инспекция: Определение содержания влаги в продуктах (например, зерновых), сортировка пластика (ПЭТ или ПВХ). Лабораторный анализ: Фармацевтический контроль качества, количественное определение состава. Дистанционное зондирование: Разведка полезных ископаемых, биохимический анализ растительности. |
| Общий источник света | БИК-светодиоды, лазерные диоды (например, 808 нм, 980 нм). Относительно более низкая стоимость, зрелая технология. | Often requires higher-power halogen lamps or specialty lasers. LEDs are less efficient and more costly at longer wavelengths (>1400 нм). |
| Видимость для человеческого глаза | Длины волн ниже ~780 нм выглядят темно-красными; Длина волны 850 нм может иметь слабое свечение в полной темноте; 940 нм совершенно невидим. | Совершенно невидимый. |
В двух словах: Если вы хотитепроникатьчто-то (например, кожа или ткань), чтобы увидеть или обработать то, что внутри, выберитеКоротковолновый-БИК-диапазон. Если вы хотитеанализироватьсостав чего-либо (особенно содержание воды) вам нуженДлинноволновая ближняя ИК-диапазон-.
Как длина волны определяет судьбу
Почему разница всего в несколько нанометров может привести к совершенно разным приложениям? Ключ лежит в «резонансной» взаимосвязи между энергией фотонов и внутренними молекулярными колебаниями материи.
Физика глубины проникновения: В биологической тканиКоротковолновый-БИК-диапазонсвет (особенно в «терапевтическом окне» 700–900 нм) рассеивается гораздо сильнее, чем поглощается. Фотоны прыгают, как шарики в тумане, позволяя им достигать глубоких тканей. Поскольку длина волны смещается в сторонуДлинноволновая ближняя ИК-диапазон-, энергия фотонов все больше совпадает с колебательными уровнями энергии (обертонами и комбинированными полосами) связей O-H в молекулах воды, что приводит к сильному поглощению. Световая энергия быстро преобразуется в тепло и не может проникнуть глубоко.
Природа спектров поглощения «отпечатков пальцев»: Различные вещества имеют уникальные «отпечатки пальцев» поглощения в ближнем ИК-диапазоне. Например, гемоглобин имеет область поглощения около 760 нм, жир имеет характерное поглощение около 920–930 нм, а вода имеет сильные пики поглощения при длинах волн 970, 1450 и 1940 нм. Поэтому, выбрависточник ближнего ИК-света определенной длины волныэто все равно, что выбрать разговор сконкретное целевое вещество.

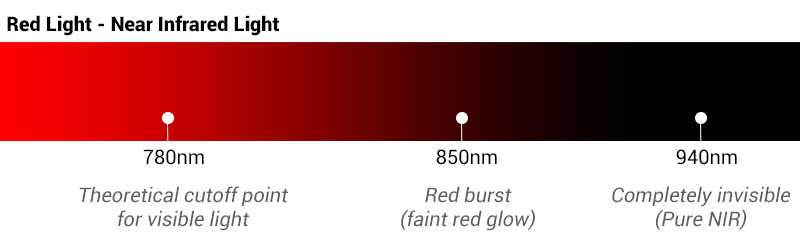

Разрыв в «зрении» между глазами и сенсорами: 780 нм — теоретический предел человеческого зрения. Ниже этого светодиоды горят красным цветом. Хотя светодиоды с длиной волны 850 нм невидимы, хвост их спектра излучения может попасть в диапазон высокой-чувствительности КМОП/ПЗС-сенсоров, а сам полупроводниковый материал может излучать очень слабое видимое свечение в кромешной тьме, потенциально раскрывая его местоположение. Энергия фотонов света с длиной волны 940 нм полностью выходит за пределы чувствительного диапазона как кремниевых-датчиков, так и человеческого глаза, что обеспечивает настоящую «незаметность», что имеет решающее значение для безопасности.
Как выбрать идеальную длину волны для вашего проекта
Столкнувшись с многочисленными вариантами от 730 до 1400 нм, выполните этот трехэтапный-этапный процесс, чтобы избежать догадок:
Шаг 1. Определите свою основную цель: это «проникновение» или «анализ»?
Проникновение/Визуализация/Терапия: например, медицинская фототерапия, визуализация мозга, наблюдение с помощью ночного видения. → Сосредоточьтесь наКоротковолновый-БИК-диапазон.
Определение/обнаружение состава: например, измерение влажности, сортировка пластика, мониторинг уровня глюкозы в крови. → Требуется анализ характерных пиков поглощения целевого материала, что может включатьКороткая-волнаилиДлинноволновая ближняя ИК-диапазон-.
Шаг 2. Сделайте точный-выбор в коротковолновом ближнем ИК-диапазоне (с использованием общих параметров)
850 нм против. 940 нм: Это самая распространенная дилемма.
Выбирать850 нмкогда тебе нужноболее высокая эффективность вывода фотонов(больше оптической мощности при том же электрическом входе),немного более глубокое проникновение в ткани(меньше рассеивания), и не обращайте внимания на потенциальное слабое красное свечение (неактуально для большинства медицинских/промышленных применений). Это также диапазон, в котором многие фотодетекторы на основе кремния-имеют более высокую чувствительность.
Выбирать940 нмкогдаабсолютное сокрытиеявляется высшим приоритетом (например, высокий уровень-безопасности, скрытое наблюдение) или если ваше приложение имеет значительный уровень окружающего светового шума (длина волны 940 нм меньше подвергается воздействию солнечного света). Он также сильнее поглощается водой, что дает ему преимущество в некоторых биосенсорных приложениях.
Шаг 3. Рассмотрите синергию нескольких-длин волн для получения преимущества
Одной длины волны иногда может быть недостаточно. Внедряются новейшие-приложениямноговолновая синергетическая NIR-терапия strategies for a "1+1>2" эффект:

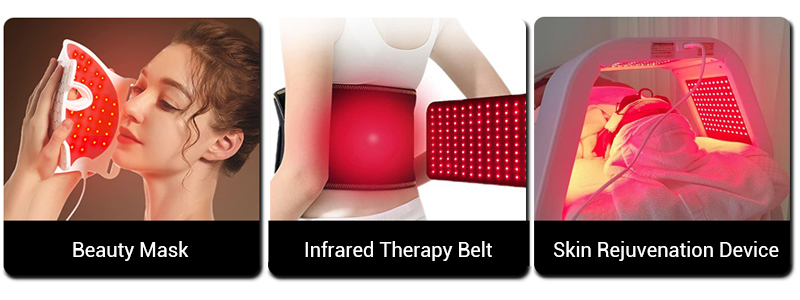

660 нм (красный) + 850 нм (БИК): Классическое сочетание. Красный свет воздействует на поверхностные слои, способствуя клеточной активности; БИК-диапазон с длиной волны 850 нм проникает глубже, улучшая кровообращение и уменьшая воспаление. Широко используется в спортивном восстановлении и заживлении ран.
810 нм + 980 нм: длина волны 810 нм имеет особое сродство к нервной ткани, способствуя восстановлению; Длина волны 980 нм сильно поглощается водой, создавая мягкий тепловой эффект, улучшающий микроциркуляцию. В сочетании их можно использовать для лечения глубоких нейропатических болей.
Практические соображения
Безопасность: БИК-свет, как правило, безопасен, но при высокой плотности мощности необходима осторожность. Длинноволновое ближнее инфракрасное излучение из-за сильного водопоглощения с большей вероятностью приведет к перегреву поверхности. Любое устройство, предназначенное для использования человеком, должно строго соответствовать стандартам безопасности (например, IEC 62471).
Соображения стоимости: чем длиннее длина волны, тем сложнее производить светодиод, а эффективность электрического-в-преобразования обычно снижается, что приводит к экспоненциальному росту цен. Стандартный светодиод с длиной волны 850 нм может стоить всего несколько центов, а высокоэффективный светодиод с длиной волны 1450 нм может стоить десятки долларов. Это необходимо учитывать при проектировании и составлении бюджета.
Часто задаваемые вопросы
1. Вопрос: Говорят, что длина волны 940 нм невидима, так почему же некоторые светодиодные продукты с длиной волны 940 нм все еще имеют очень слабое красное свечение в темноте?
A: настоящие фотоны с длиной волны 940 нм абсолютно невидимы для человеческого глаза. Слабое красное свечение, которое вы можете наблюдать, скорее всего, исходит из двух источников: 1) отражение или флуоресценция внутреннего света от материала упаковки светодиодного чипа под определенными углами или 2) утечка света от других индикаторных ламп или очень слабый видимый свет от схемы управления. Высококачественный-светодиод с длиной волны 940 нм не должен иметь утечки видимого света ни при каких условиях. Это явление принципиально отличается от случаяБИК-светодиоды 850 нм, которые могут быть захвачены камерами или производить незначительное видимое излучение из-за своего спектрального «хвоста».
2. Вопрос: Как я могу обнаружить или проверить, работает ли полностью невидимый ближний ИК-светодиод (например, 940 нм)?
A: Самый удобный способ — использовать камеру смартфона. Датчики CMOS в большинстве камер смартфонов чувствительны к ближнему ИК-излучению (хотя фильтры обычно его ослабляют). Направьте камеру телефона на светящийся светодиод с длиной волны 940 нм, и вы, как правило, увидите на экране ярко-белое или пурпурно--белое пятно. Более профессиональный метод предполагает использование БИК-фотодетектора или спектрометра.Никогда не смотрите прямо на потенциально мощные-источники инфракрасного света.
3. Вопрос: В биомедицинских приложениях и 810 нм, и 830 нм называются «золотыми длинами волн» в терапевтическом окне. В чем разница и как выбрать?
A: И 810 нм, и 830 нм являются высокоэффективными терапевтическими длинами волн с одинаковой глубиной проникновения. Основное различие заключается в их несколько ином выравнивании с пиками поглощения цитохром-с-оксидазы, ключевого фермента клеточных митохондрий (энергетической станции клетки). Некоторые исследования предполагают810 нмможет иметь немного лучшую специфичность к стимуляции и восстановлению нервной ткани, поэтому его более широко используют в нейрореабилитации и стоматологии.830 нмего противо-воспалительное и обезболивающее действие очень хорошо-подтверждено клиническими исследованиями. На практике эта разница может быть меньше, чем индивидуальная вариабельность и другие переменные в протоколе лечения. Зачастую более важным является обеспечение того, чтобы устройство обеспечивало достаточную и равномерную плотность энергии. При выборе отдавайте приоритет длинам волн, опираясь на обширную клиническую литературу, подтверждающую ваше конкретное целевое состояние.
Примечания и источники:
Оптические свойства тканей «терапевтического окна» БИК (700-900 нм) основаны на классических исследованиях Т. Дж. Фаррелла и др., объясняющих, как рассеяние доминирует над поглощением в этом диапазоне, обеспечивая глубокое проникновение.
Данные о характеристических спектрах поглощения воды и биомолекул в ближнем ИК-диапазоне можно найти в базе данных молекулярной спектроскопии NIST или в базе данных молекулярной спектроскопии NIST.Справочник по анализу в ближнем-инфракрасном диапазоне.
Исследования синергетического эффекта многоволновой фотобиомодуляции (например, 660 нм+850 нм) можно найти в обзорных статьях Хэмблина М. Р. и др., опубликованных в таких журналах, какФотомедицина и лазерная хирургия, подробно описывая механизмы воздействия различных длин волн на разные клеточные компоненты.
Анализ маскировки для различных длин волн ближнего ИК-диапазона (850 нм против 940 нм) в целях обеспечения безопасности основан на кривой спектрального отклика (кривой квантовой эффективности) кремниевых CMOS-датчиков-, которые обычно показывают более низкую чувствительность в районе 940 нм по сравнению с 850 нм.
