Высокий CRI, высокие люмены и полный спектр: может ли светодиодное освещение действительно иметь все это?
При разработке и спецификации светодиодных осветительных приборов инженеры, дизайнеры и лица, принимающие решения о закупках,-часто сталкиваются с основной дилеммой: почему так сложно найти светодиодный источник света, который одновременно обладаетвысокий индекс цветопередачи (CRI), исключительно высокая светоотдачаиполный, непрерывный спектр? Этот компромисс-не случаен, а продиктован фундаментальными законами физики, ограничениями в материаловедении и внутренними противоречиями в эффективности фотоэлектрического преобразования. Понимание этого «железного треугольника» производительности имеет решающее значение для выбора подходящего варианта.Светодиодные решения с высоким CRIдля специализированных применений, таких как медицинское освещение,-высокая розничная торговля и музейное освещение.
Сравнительный анализ присущих технических конфликтов
Таблица ниже ясно иллюстрирует типичные жертвы и компромиссы, необходимые при доведении любого отдельного показателя производительности до предела.
| Основная цель производительности | Влияние на индекс цветопередачи (CRI, Ra) | Влияние на светоотдачу (лм/Вт) | Влияние на спектральную непрерывность | Типичные сценарии применения |
|---|---|---|---|---|
| Maximum Luminous Efficacy (>200 лм/Вт) | Обычно низкий (Ra 70-80). Использует высокоэффективные, но спектрально узкие люминофоры, которым часто не хватает красных длин волн. | Цель достигнута. Оптимизирует преобразование электрической энергии в видимый свет, сводя к минимуму тепловые потери. | Бедный. Спектр часто показывает «долину» в области 580-630 нм (желто-красный). | Уличное освещение, общее промышленное освещение, освещение складов. |
| Ultra-High Color Rendering (Ra >95, R9 >90) | Цель достигнута. Использует смеси мульти-люминофоров или квантовых точек для заполнения критических спектральных полос, особенно темно-красного (R9). | Значительно снижается (может упасть до 80-100 лм/Вт). Генерация длинноволновых красных фотонов предполагает большие потери энергии «стоксового сдвига» в виде тепла. | Отличный. Спектр близко приближается к дневному свету с заметной непрерывностью. | Художественные галереи, хирургические кабинеты, инспекция текстиля,-элитная розничная торговля. |
| Идеальный полный спектр (имитация дневного света) | Чрезвычайно высокий (около 100). Спектральная полнота является физической основой идеальной цветопередачи. | Самый низкий (может быть ниже 80 лм/Вт). Для покрытия ультрафиолетового, фиолетового и темно-красного цветов требуются многочиповые или специальные люминофорные системы с низкой общей эффективностью. | Цель достигнута. Спектр гладкий и непрерывный, близко имитирующий солнечное излучение. | Лаборатории подбора цветов, фототерапия, передовые исследования роста растений. |
| Коммерческое сбалансированное решение | Good (Ra 80-90, R9 >50). Компромисс по цене-производительности. | Хорошее (130-160 лм/Вт). Основной рыночный ассортимент высокопроизводительной продукции. | Справедливый. Относительно непрерывный в ключевых видимых областях, но с ярко выраженным синим пиком и слабым темно-красным. | Офисы, классы, коммерческие помещения, жилые помещения премиум-класса. |
Примечание. Данные синтезированы на основе общедоступных кривых производительности основных поставщиков светодиодных корпусов (например, Cree, Lumileds, Seoul Semiconductor) и отчетов отраслевых испытаний.
Техническое погружение: почему «иметь все» остается проблемой
1. Фундаментальный физический предел: стоксов сдвиг и потеря энергии.
Основой излучения белого светодиода являетсяпреобразование люминофора. Синий светодиодный чип возбуждает люминофоры, которые затем излучают свет с более длинной-длиной волны. Этот процесс по своей сути предполагаетСтоксов сдвиг: излучаемый фотон имеет меньшую энергию, чем возбуждающий фотон, а потерянная энергия рассеивается в виде тепла.
Влияние на эффективность: дополнение красной части спектра (самая длинная длина волны, самая низкая энергия) требует самого большого стоксова сдвига, что приводит к самым высоким потерям энергии. Это напрямую приводит к значительному снижению эффективностисветодиодные источники света полного спектрас высоким индексом цветопередачи.
Противоречие: Максимизация эффективности требует минимизации потерь энергии за счет использования люминофоров, излучающих свет, близкий к длине волны синего цвета (например, зеленый-желтый). Напротив, достижение высокого индекса цветопередачи и полного спектра требует дополнения дальнего-красного спектра, допуская гораздо более высокие потери энергии.
2. Проблема материаловедения: компромиссы в фосфорной системе-
Достижение высокой эффективности зависит от нескольких типовчрезвычайно эффективныйузкополосные-люминофоры, такие как YAG:Ce³⁺ (иттрий-алюминиевый гранат, легированный церием-). Он эффективно преобразует синий свет в широкий желтый свет, который смешивается с оставшимся синим светом, образуя белый свет. Однако в этом спектре сильно не хватает красных и голубых-зеленых компонентов, что приводит к плохому индексу цветопередачи, особенно к очень низкому.R9 (насыщенный красный)ценить.
Достижения вСветодиодные решения с высоким CRIзависеть от включениянитридные или фторидные красные люминофоры. Эти материалы обычно имеют более низкую химическую стабильность и светоотдачу по сравнению с люминофорами YAG. Более того, их спектры возбуждения часто не совсем соответствуют пику излучения синего светодиода, что еще больше снижает общую эффективность системы.
осознаваясветодиодные источники света полного спектраможет потребоваться добавление голубого-зеленого или даже ультрафиолетового/фиолетового люминофора или чипов, создавая много-пиковый спектр. Мульти-фосфорные системы страдают отповторное-поглощение-Свет, излучаемый одним люминофором, может поглощаться другим-вызывая вторичные потери и снова снижая эффективность системы.
3. Главное узкое место: управление температурным режимом
Производительность светодиодов тесно связана с температурой перехода. Неэффективное красное преобразование, введенное для достижения высокого индекса цветопередачи и полного спектра, генерирует больше отходящего тепла. Повышенная температура, в свою очередь, вызывает:
Термическая закалка фосфора: Световая отдача снижается при повышении температуры.
Снижение эффективности чипа: Также падает эффективность самого чипа синего светодиода.
Сдвиг длины волны: Приводит к смещению цвета, влияя на стабильность цветопередачи.
Поэтому проектированиесветодиод высокой светоотдачиМодули с высоким индексом цветопередачи требуют чрезвычайно сложных и дорогостоящих систем управления температурным режимом, что приводит к увеличению размера, стоимости и сложности конструкции.
Часто задаваемые вопросы (FAQ)
Вопрос 1. Почему имеющиеся в продаже светодиодные лампы с высоким-индексом цветопередачи часто имеют меньший световой поток, чем стандартные светодиоды той же мощности?
О1. Это прямое проявление описанного-технического компромисса. Продукты с высоким-CRI используют больше электроэнергии для «неэффективной» генерации фотонов, необходимых для заполнения спектра (особенно красных), вместо того, чтобы максимизировать общую светоотдачу. Таким образом, лампа Ra95 мощностью 10 Вт может производить только 800 люмен, а лампа Ra80 мощностью 10 Вт может превышать 1000 люмен.
Вопрос 2. Являются ли светодиоды «полноспектрального» спектра более полезными для глаз? Лучше ли они, чем просто светодиоды с высоким-CRI?
Ответ 2. Под «полным спектром» обычно понимается форма спектра, более близкая к естественному свету, включая соответствующий коротковолновый синий свет и даже небольшое количество УФ/ИК. Теоретически это может помочь регулировать циркадные ритмы и уменьшить зрительную усталость. Однако «здоровье» — это составное понятие, включающее в себяСпектральное распределение мощности, оценка опасности синего света, мерцание и другие показатели. Полный спектр – этофундаментдля достижения максимальной точности цветопередачи и циркадного благополучия-, но это необходимо не во всех сценариях. Например, дизайн-студия требует точногоСветодиодные решения с высоким CRI, в то время как офис, ориентированный на благополучие,-может отдать приоритет циркадному-благоприятному дизайну полного-спектра.
Вопрос 3: Существуют ли какие-либо технологические пути, которые могли бы разрешить эту «трилемму»?
A3: В настоящее время изучаются несколько направлений:
Лазерно--возбужденные люминофоры: Использование лазерных диодов для возбуждения удаленных люминофорных пластин позволяет выдерживать более высокую плотность мощности и тепло, что потенциально обеспечивает лучшие спектры при сохранении высокой эффективности.
Технология квантовых точек: Люминофоры на основе квантовых точек обладают узкими полосами излучения и точно настраиваемыми длинами волн, что позволяет более эффективно заполнять определенные спектральные полосы с меньшими потерями на ре-поглощение. Это многообещающий путь улучшения цветопередачи при высокой эффективности.
Много-чиповые/мульти-светодиоды: Объединение красных, зеленых, голубых и синих светодиодных чипов непосредственно для формирования белого света позволяет избежать потерь при преобразовании люминофора. Теоретически это может обеспечить как высокую эффективность, так и высокий индекс цветопередачи, но сталкивается с проблемами, связанными со сложностью конструкции, высокой стоимостью и стабильностью цвета.
Вопрос 4: Как следует определять приоритеты при выборе продуктов для различных приложений?
A4: Следуйте этим принципам:
Точность цветопередачи имеет первостепенное значение(Музеи, полиграфия, медицинская диагностика):Расставьте приоритеты показателей CRI (Ra, R9, Rf)абсолютно. Примите умеренное снижение эффективности и более высокую стоимость.
Эффективность и стоимость превыше всего(Общее освещение, инфраструктура):Отдавайте приоритет светоотдаче. Выбирайте сбалансированные продукты с Ra около 80.
Хорошее-самочувствие и атмосфера(Высококлассные-офисы, школы, учреждения здравоохранения): сосредоточьтесь наспектральная непрерывность, циркадные показатели исветодиодный источник света полного спектра properties. Efficacy and CRI should reach a good balance (e.g., Ra>90, Efficacy>120 лм/Вт).
Вопрос 5: Как следует интерпретировать соответствующие данные в техническом описании продукта?

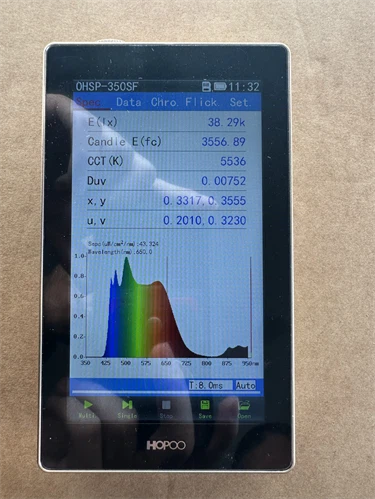

A5: Всегда обращайтесь к подробномуСпектральное распределение мощности (SPD)график, а не только число Ra. Обратите внимание на:
ЦНИИ (Ра): Среднее значение.
Специальный индекс цветопередачи R9: Насыщенный красный цвет, важен для тона кожи, еды и т. д.
Световая эффективность (лм/Вт): сравнение при идентичных условиях CCT и CRI.
Метрика ТМ-30 (Рф, Рг): более современные показатели точности цветопередачи и гаммы.
Высококачественные-технические данные для продуктов премиум-класса содержат полные данные и графики SPD.
Заключение
Одновременное достижениевысокий индекс цветопередачи, высокая светоотдача и полный спектрИспользование светодиодного освещения по-прежнему ограничено физическими законами и современными технологиями материалов. Это не недостаток, а результат специализированных путей разработки, обусловленных разнообразными потребностями приложений. Для B2B-клиентов главное — отказаться от фантазии об «идеальных показателях» и занятьсяточный анализ требований: определите основные требования к оптическим характеристикам приложения, поймите-компромиссы, стоящие за различными техническими решениями, и выберите наиболее подходящее.светодиод высокой светоотдачиилипродукт полного спектра с высоким индексом цветопередачи (CRI). Хотя границы этого «невозможного треугольника» постоянно расширяются благодаря новым материалам и технологиям, разумные компромиссы-на данный момент остаются сутью профессионального дизайна освещения.
Примечания и источники
Физика стоксова сдвига и эффективность преобразования энергии упоминаются в стандарте.Физика полупроводниковтексты и публикации Оптического общества Америки (OSA).
Данные о характеристиках фосфора (YAG по сравнению с нитридными красными люминофорами) синтезированы изЖурнал люминесценциии технический отчет Международной комиссии по освещению (CIE) CIE 225:2017.
Компромиссные отношения-между эффективностью светодиодов, индексом цветопередачи и спектром анализируются в многолетних-годовых отчетах Министерства энергетики США (DOE).
Влияние управления температурным режимом на производительность светодиодов основано на исследованияхТранзакции IEEE на электронных устройствахотносительно надежности светодиодов и термического анализа.
Анализ передовых-технологий (лазерное освещение, квантовые точки) ссылается на недавние обзорные статьи в таких журналах, какПриродная фотоникаиРасширенные материалы.
