Руководство по установке: Светодиодная лента RGB PX24500 с настенным контроллером
Инструменты и материалы, которые вам понадобятся:
Контроллер RGB PX24500
Настенный контроллер
CAT5/сетевые кабели
2-жильный кабель питания
Отвертка с плоской-головкой
Кусачки для проволоки
Пошаговые--пошаговые инструкции:
Подключите ленту RGB:
Ослабьте клеммы на контроллере PX24500.
Вставьте провода от светодиодной ленты RGB в правильные порты:
ЧерныйкV+
КрасныйкR
ЗеленыйкG
СинийкB
Затяните клеммы, чтобы закрепить провода.
Подключите силовые кабели:
Найдите клеммы ввода питания на PX24500.
Вставьте двухжильный кабель питания в+ (Положительный)и– (Отрицательный)клеммы и затяните их.
Для нескольких контроллеров:Последовательное-подключение силовых кабелей от одного устройства к другому. Убедитесь, что остался один свободный кабель для последующего подключения к основному источнику питания.
Подготовьте кабель CAT5:
Возьмите один кабель CAT5 и зачистите пластиковый разъем с одного конца, чтобы обнажить отдельные провода.
Подключите настенный контроллер:
Вставьте подготовленный конец кабеля CAT5 в соответствующий слот на задней панели настенного контроллера.

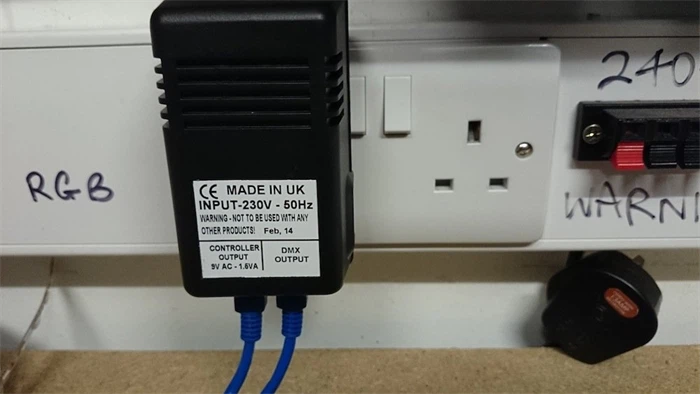

Подключите контроллер к блоку питания:
Подключите другой конец кабеля CAT5 (от настенного контроллера) к«Контроллер»порт на PX24500.
Затем возьмите второй кабель CAT5 и подключите его к«Выход DMX»порт на PX24500.
Гирляндное-подключение нескольких устройств (если применимо):
Чтобы подключить дополнительные устройства PX24500, проложите кабель CAT5 от разъема первого устройства.«Выход DMX»книжний «DMX IN»порт на следующем устройстве.
Продолжайте эту цепочку, причем последняя единица цепочки будет иметь пустую вершину."DMX ВЫХОД"порт.
Включите систему:
Подключите блок питания PX24500 к сетевой розетке.
Наконец, подключите свободный конец двухжильного кабеля питания к источнику питания светодиода.
Завершение:
Теперь ваша светодиодная лента RGB должна загореться. Используйте настенный контроллер, чтобы выбирать цвета, менять режимы и регулировать освещение по своему вкусу.
