Техническое руководство по решениям по установке светодиодных прожекторов промышленного-класса
Кевин Рао, 1 декабря 2025 г.
Способ установки систем промышленного освещения напрямую влияет на эффективность и срок службы оборудования. Различные положения установки соответствуют конкретным схемам распределения света и техническим стандартам.

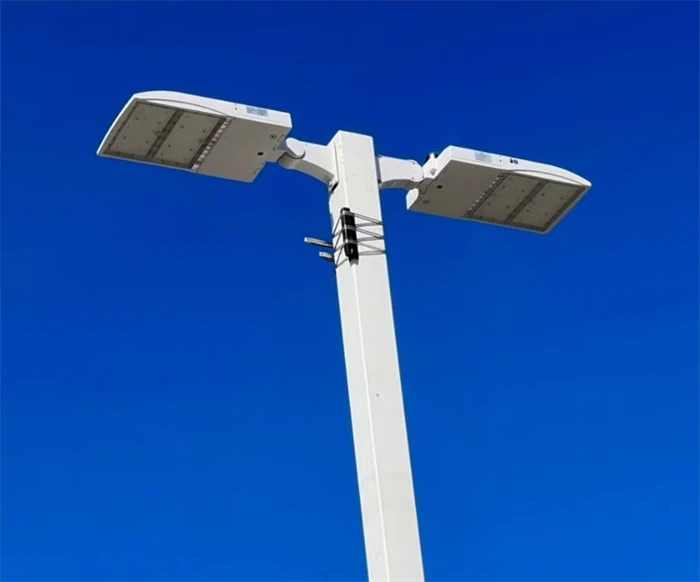

Технические параметры для монтажа на столбе
Монтаж на столбе подходит для больших открытых площадей. Стандартная высота столбов подразделяется на три уровня: 6 метров, 8 метров и 10 метров. Шести-метровые опоры применяются для освещения проходов на парковках, восьми-метровые опоры используются для освещения стандартных рабочих зон, а десяти-метровые опоры используются для больших складских площадок или транспортных площадей.
Расстояние установки соответствует соотношению высоты и расстояния 1:1,5. Восьми-столбы должны находиться на расстоянии 12 метров, чтобы обеспечить однородность освещенности выше 0,7. Глубина фундамента столба составляет 1/10 высоты столба, класс прочности бетона не ниже С25.
Инженерные стандарты настенного монтажа
Настенный монтаж включает две формы: боковой монтаж и верхний монтаж. Рекомендуемая высота бокового монтажа – 4,5–5,5 метра над землей, угол наклона 15–30 градусов. Верхние монтажные позиции должны выступать на 1,2 метра за контур здания, чтобы избежать теней от стен.
Грузоподъемность-монтажных кронштейнов должна превышать вес светильника более чем в три раза. В прибрежных или промышленных зонах материалами кронштейнов должны быть нержавеющая сталь 304 или горячеоцинкованная-сталь с толщиной слоя цинка не менее 80 мкм.
Технические характеристики установки заземляющих шипов
Установка наземных шипов подходит для временного освещения и ландшафтных территорий. Стандартные диаметры шиповых труб 48 мм и 60 мм, глубина заделки не менее 400 мм. Плотность уплотнения фундамента должна достигать более 90%.
Светильники с заземляющими шипами должны иметь степень защиты IP67, подходящую для условий прямого контакта с почвой. Глубина закладки кабеля должна быть не менее 500 мм с установленными защитными рукавами.
Сравнительная таблица производительности методов установки
| Технический индикатор | Монтаж на столбе | Настенный монтаж | Установка заземляющего шипа |
|---|---|---|---|
| Применимый диапазон освещенности | 20-50 люкс | 50-100 люкс | 10-30 люкс |
| Максимальная высота установки | 10 метров | 6 метров | 1,5 метра |
| Период строительства фундамента | 3-5 дней | 1-2 дня | 0,5 дня |
| Зона покрытия одной точки | 150-300㎡ | 50-100㎡ | 10-30㎡ |
| Рейтинг устойчивости к ветру | Уровень 10 | Уровень 8 | Уровень 6 |
| Средний цикл технического обслуживания | 5 лет | 3 года | 1 год |
Ключевые моменты для инженерной реализации
Расчеты структурной нагрузки-подшипников
Монтаж на опоре требует проверки несущей способности фундамента. Столб длиной 8-метров при скорости ветра 25 м/с должен иметь изгибающий момент фундамента не менее 8 кН·м. Настенные кронштейны требуют отдельной проверки прочности крепления, если вес светильника превышает 15 кг.
Стандарты электропроводки
Глубина закладки наружного кабеля не должна быть менее 0,7 метра. Для защиты используйте электрические кабелепроводы из ПВХ, диаметр которых в 1,5 раза превышает внешний диаметр кабеля. Распределительные коробки должны иметь степень защиты не ниже IP65, при этом внутри должно быть зарезервировано 10 % дополнительного места для проводки.
Стандарты оптической отладки
Используйте распределенные измерители освещенности для-измерений на месте. Точки измерения расположены в виде сетки с интервалом в 1,5 раза больше высоты установки. Равномерность освещенности не должна быть ниже 0,7, при этом показатель ослепления УГР должен быть ниже 25.
Часто задаваемые вопросы
Период строительства фундамента столба
Обычный период выдержки бетонного фундамента составляет 28 дней. Использование бетона ранней-прочности может сократить этот срок до 7 дней, но требует увеличения затрат на 15 %.
Анти-Антикоррозионная обработка настенных креплений
Толщина слоя горячего-оцинкования не должна быть менее 80 мкм. В сильно агрессивных средах рекомендуется покрытие из эпоксидной смолы, продлевающее срок службы до 15 лет.
Геологические требования для установки земляных шипов
Удельное сопротивление почвы должно быть ниже 100 Ом·м. В районах с высоким уровнем грунтовых вод необходимы водонепроницаемые бетонные фундаменты и дренажные прослойки.
Доступ для обслуживания светильника
Для обслуживания столба требуется подъездная дорога шириной 4 метра. Для подъемных платформ необходим рабочий радиус не менее 6 метров и радиус поворота не менее 8 метров.
Стандарты заземления молниезащиты
Сопротивление заземления полюса не должно превышать 10 Ом. В воздухораспределителях следует использовать круглую оцинкованную сталь диаметром 12 мм с расстоянием между токоотводами не более 18 метров.
Принципы выбора кабеля
Допустимая токовая нагрузка основного кабеля- должна быть в 1,5 раза больше общей нагрузки. Наружные кабели должны быть типа YJV22 с броней из стальной ленты для подземных секций.
